CARA MOVE DAN COPY GAMBAR 2D/3D DI AUTOCAD 2010 – UP

Sebetulnya anda bisa  saja menggeser gambar 2D/3D atau mengcopy nya sesuka anda, tanpa memperhatikan posisi yang  akurat /tepat  pada suatu obejct gambar. Pada  gambar teknik ( arsitek ataupun mesin ) sangat diperlukan data gambar yang akurat /presisi. Hal ini untuk menghindari salah perhitungan  dalam mendesain gambar.

Dalam autocad  tersedia tool yang dinamakan Obejct  Snaps   yang bisa dipakai untuk melakukan perintah-perintah seperti  move, rotate, array  dan  copy dengan tepat ke suatu gambar. Sebelum anda melakukan perintah move / copy , anda harus setting obejct snaps terlebih  dahulu.  Untuk  mengaktifkan  dan menonaktifkan obejct snaps  cukup dengan menekan tombol F3. Ketika tombol  F3 diaktifkan  dan kemudian  mouse  ditempelkan ke garis / kurva  yang berdekatan dengan  parameter snap point maka object akan aktif  jika muncul  tand kursir  kotak warna kuning.

Cara   meng-aktifkan tombol F3 sebagai alat bantu  object snaps adalah   caranya sebagai berikut :

-  Arahkan mouse  pada kolom bawah workspace ( PADA GAMBAR I BAWAH NO.1 )  tepat di menu  Obejct Snap, kemudian klik kanan mouse dan selanjutnya muncul   kotak parameter obejct snap seperti terlihat dibawah ini. Pilih dan klik parameter yang anda kehendaki. Untuk parameter  yang sudah dalam kotak  berarti  Snap point tersebut sudah aktif  dan   bisa berfunsi  ketika menekan tombol  F3  ( menonaktifkan F3 , tekan tombol F3 sekali lagi )

PARAMETER OBJECT SNAP.

Beberapa snap point yang sering di pakai pada umumnya diantarnya adalah :

-End Point      :  sebagai acuan memposisikan object tepat di ujung garis, arc, elliptical arc, line, multiline, polyline segment, spline, region,  3D face.

-Midpoint       :  sebagai acuan memposisikan object tepat di  tengah garis,arc, ellipse, elliptical arc, line, multiline, polyline segment, region, solid, spline, or xline.

-

-Center          :   sebagai acuan memposisikan object tepat di  tengah  lingkaran/circle ,arc, circle, ellipse, or elliptical arc. ( tidak bisa buat garis ).

-Quadrant     :  sebagai acuan memposisikan object tepat di  tengah  lingkaran/circle arc,  ellipse, or elliptical arc.

-Intersection : sebagai acuan memposisikan object tepat di perpotongan pertemua garis/kurva.

-Perpendicular : sebagai acuan memposisikan object tepat sejajar lurus ( vertikal/horisontal ) dari titik  point  awal.


PRAKTEK CARA  MEMINDAH/MENGGESER OBJECT GAMBAR 2D/3D

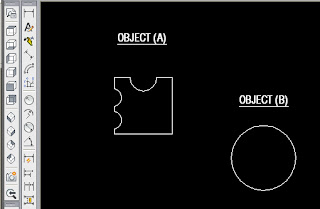

Pada gambar dibawah adalah kasus dimana kita akan memindahkan  object (A) ke Object (B) dengan parameter  titik tengah object (A) tepat di posisi  quadrant  lingkaran Object (B).

-   Caranya adalah dari command line : ketik move , kemudian    klik semua garis  object (A)  kemudian tekan tombol F3 untuk mengaktifkan object snapnya. Setelah itu geser mouse kira- kira ke tangah-tengah garis object (A) sampai muncul tanda kursor  warna kuning,

-    Setelah muncul tanda kuning , klik kiri mouse lalu geser ke tepi lingkaran object (B) sampai muncul tanda kursor warna kuning. Dan  hasilnya adalah seperti dibawah ini

 -  Untuk pemindahan menggunakan parameter  object snap point lainnya ( Endpoint, center , dll )  pada dasarnya adalah  sama seperti cara  diatas .
